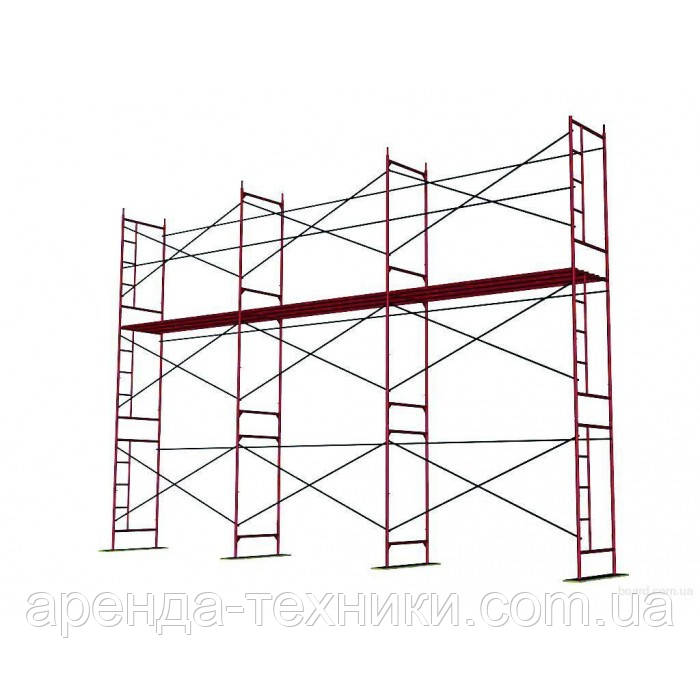

Ліси будівельні рамні
Норми виготовлення лісів та загальні відомості
Лісові рамні типу «Standart» застосовуються в будівництві для робіт із ремонту та оброблення на фасадах будівель. Завдання конструкцією — розміщення робочих, обладнань і будівельних матеріалів. З ними можна працювати на фасадах зі складною конфігурацією, з будівлями різних висот, а також усередині цих будівель. Монтаж і подальший їх використання може проходити в будь-яких кліматичних умовах:
Виробництво конструкцій відповідає вимогам ТУ У.2.8-28.1-35976171-002:2015.
Опис конструктивних частин рамних лісів
Найменування елементів рамних лісів | Розмір і вага елементів | Опис |
Рама зі сходами |
Вага — 12 кг, Н-2,1 м, В-1,056 м | Каркас із драбиною, якою робочі підіймаються на висоту. |
Рама прохідна |
Вага — 10,2 кг, Н-2,1 м, В-1,056 м | Частина каркаса, на який встановлюються всі інші елементи |
Діагональний зв'язок |
Вага — 5 кг, L – 3,29м | Забезпечує жорсткість каркаса під час бічних навантажень |
Горизонтальний зв'язок |
Вага — 2,5 кг, L – 3,048 м | Слугує огорожою й забезпечує жорсткість каркаса під час бічних навантажень |
Опорна п'ята |
Вага — 0,7 кг, Н-11 см | Забезпечує стійкість лісів |
Балка настила |
Вага — 9 кг, L – 3,065 м | Жорсткий елемент будівельних лісів, на який встановлюється настил |
Домкрат | Вага — 2,5 кг, Н-50 см | Необхідний для встановлення конструкції на нерівній поверхні |
Щит дерев'яний настилу |
Вага — 12 кг, В — 92 см, L – 1,010 м | Робоча поверхня |
Захват |
Вага — 1,45 кг, L — 60 см | Застосовується для тісного зв'язку та кріплення до стіни |
Неповоротний хомут |
Вага — 0,5 кг | Основна частина захоплювань для кріплення до стіни |
Поворотний хомут |
Вага — 0,5 кг | Основна частина захоплювань для кріплення до стіни |
Рама огорожі | Вага-5,1 кг, В – 1,056 см, Н – 1,150 м | Елемент каркаса |
Технічний опис рамних будівельних лісів
Вони мають чіткий опис і розмір кожного конструктивного елемента, який відповідає всім вимогам:
· Настил витримує навантаження в 200 кг/м2
· Цей тип лісів може досягати певної висоти — 30 м
· Розміри секції вздовж стіни — ширина — 1,105 м, висота — 2,1 м, довжина — 2,1
· Безумовного терміну експлуатації в лісів не спостерігається, все залежить від самого їхнього стану в процесі експлуатації
Основні правила монтажу й експлуатації рамних лісів
Установлення має відбуватися тільки за схемою складання досвідченими людьми. Перевірка на стійкість споруди має відбуватися до та після роботи. Процес встановлення дуже простий. Особливо важливо запам'ятати, категорично забороняється кріпити їх до виступів будівлі ( балкон, карниз тощо). Монтаж має відбуватися послідовно та уважно. Таких же вимог вимагає до себе та демонтаж. Передавання та спускання елементів лісів має відбуватися завдяки підіймачам або вручну. Заборонено за будь-яких розкладів скидати елементи в низ.
Основні | |
---|---|
Тип будівельних лісів | Рамні |
- Ціна: 0,90 ₴/кв.м
